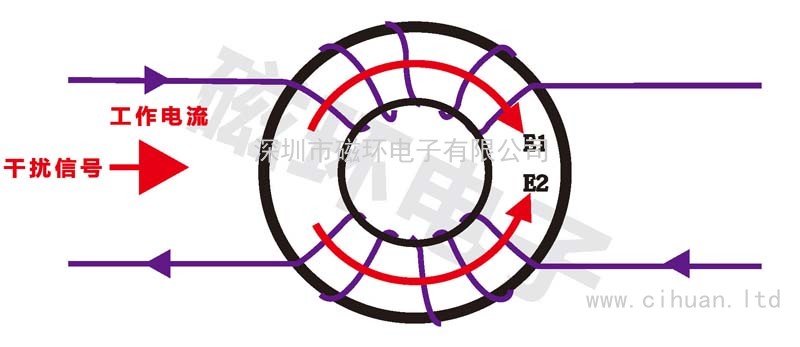

1．它由兩個線圈同時繞在一個鐵氧體上，這兩個線圈匝數相同但是繞制方向相反，當線圈中流過干擾信號（差模信號）時，兩個相反方向的磁場El和E2會抵消；但是對于共模信號通過時，磁環中的磁通發生相互疊加，這就相當于有比較大的電感量，線圈呈現出高阻抗特性，產生強烈的阻尼效果來抑制共模電流，最終的結果就是抑制共模信號而對差模信號不影響。

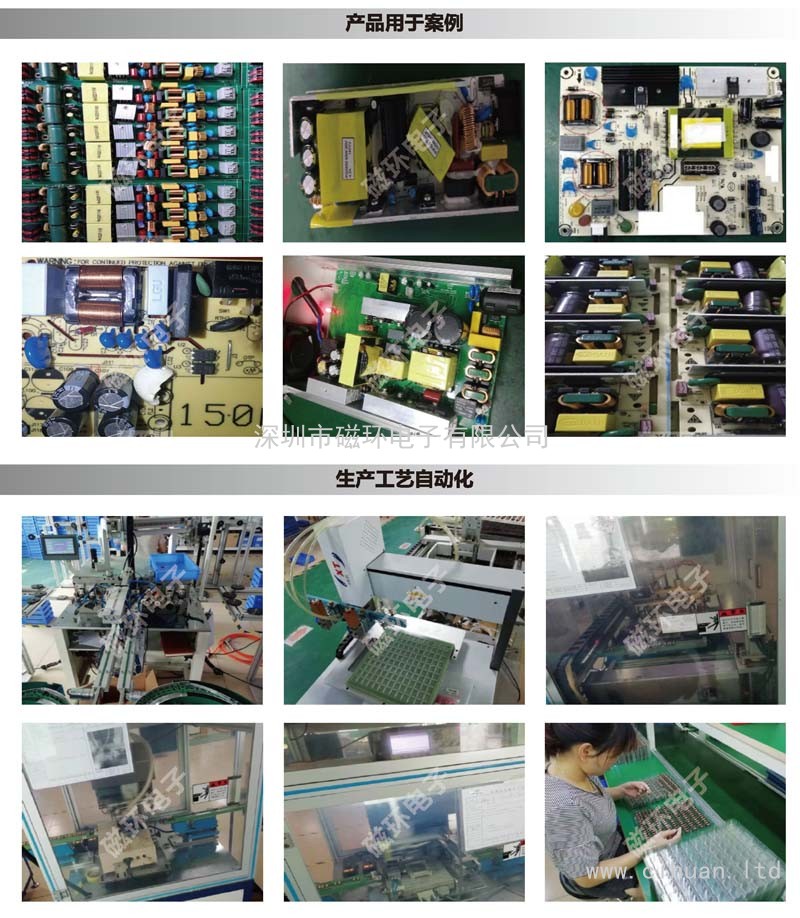

扁平線電感_頁面_04 - 副本

共模電感/EMI
1．首先是共模干擾和差模干擾的概念。差模干擾：差模干擾是指存在于任何兩條供電線或輸出線之間的射頻噪聲分量。在離線開關電源中，是指輸出線的正極和負極兩條線之間的干擾，干擾電壓與供電線輸入或輸出電壓串聯而起作用。共模干擾：共模干擾是存在于任何或全部供電線或輸出線與公共地平面（機殼、箱或接地返回線）中間的射頻噪聲分量的干擾。
扁平線電感_頁面_05 - 副本

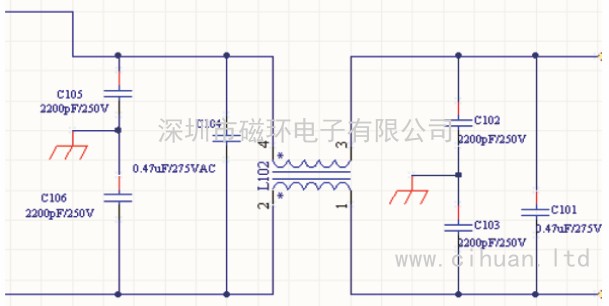

2．圖中：C105\C106\C102\C103為Y電容，L1為共模扼流圈（共模電感）：主要針對共模噪聲。
3．對于Y電容，選型面Y太窄，基本是沒有選的。一般是2個或者4個。容值大小的選型也不多，主要考慮電源的漏電流，在漏電流允許的情況下越大EMI越好。
4．共模扼流圈：用高磁導率值，可以使得體積更小，圈數更少。現在磁導率為1 0000的材料已經很成熟了。這個值，取mH級別的。百瓦級別的電源，幾個mH，或者10mH左右
5．共模扼流圈取值1.5 -5 mH，差模扼流圈取值為10 - 50uH;
6．共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁芯中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁芯中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平
衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘枱o影響。
共模電感在制作時應滿足以下要求：
1．繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。
2．當線圈流過瞬時大電流時，磁芯不要出現飽和。
3．線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。
4．線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。
5．通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

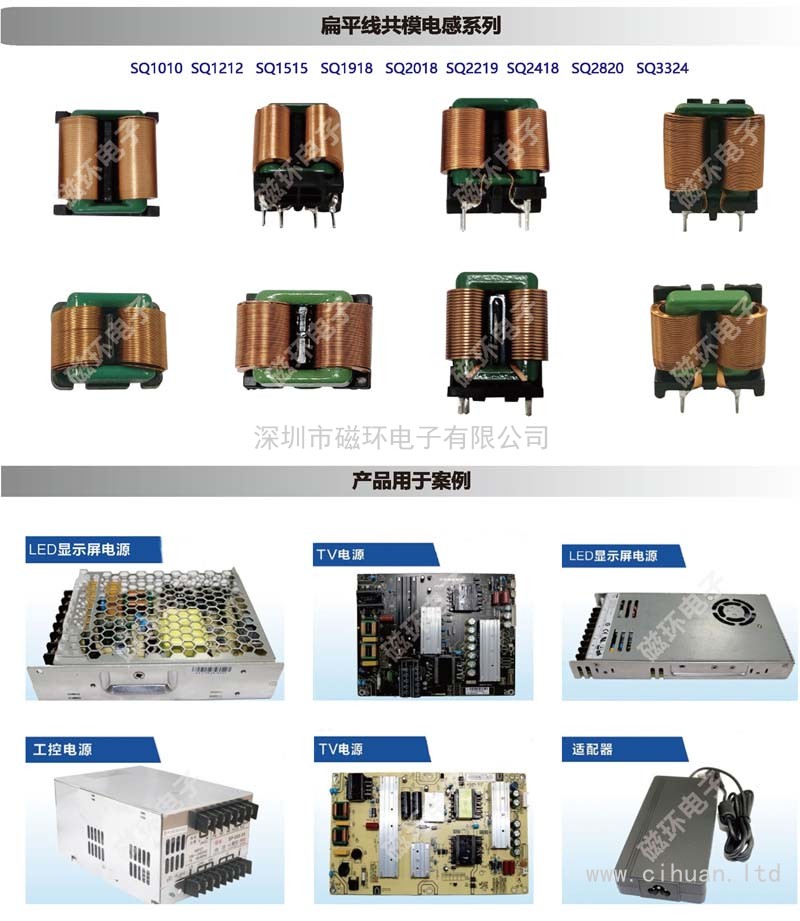

扁平線電感_頁面_06 - 副本

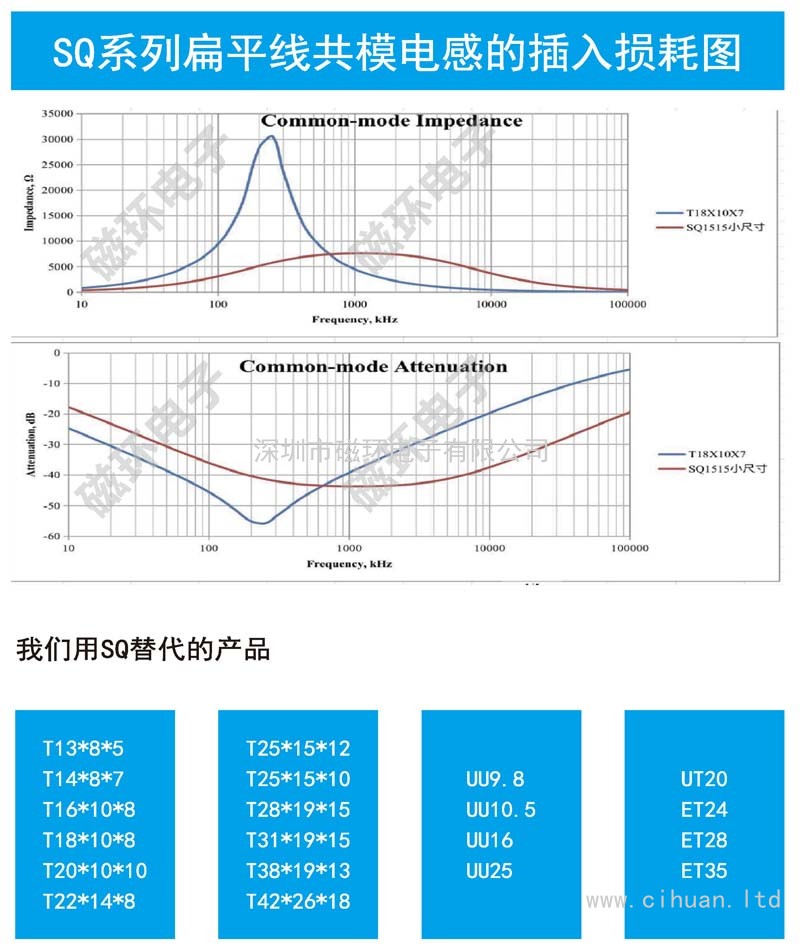

EMC容易過 1、繞線平整，性讎瘸I定 2、高頻效率好，在200KHZ以上傳導余量比普通磁環高—倍，磁環5db，扁平線共模達到11db 3、閉合磁路，磁力泄露小EMI效果理想	大功率低溫升代損耗 1、小體積，大電流，扁平線橫截面積大，通過電流大 2、電流走表面，單位電流密度是圓銅線的1.5倍 3、扁平線銅損低，電阻小，溫升低
高壓性能好 1、繞線平整不交叉， 2、磁芯表面有絕緣涂層， 3、可繞空心線圈，磁芯和線圈不接觸 4、線圈中間有隔板，背后有靠山，底座隔開線圈與PCB接觸	容易插件 1、有標準底座， 2、針腳尺寸固定 3、針腳硬度高，不容易歪腳 4、方便作業員插件拿取，提高插件效率
外觀漂亮產能高 1、繞線平整，排線整齊，不交叉 2、底座與線圈完美組合 3、機器自動繞線，效率是拉磁環的30倍 4、標準品生產，可備庫存	價格適合 1、相比磁環產能高，價格更優惠 2、客戶端插件效率高，提升產能，節約人工成本
