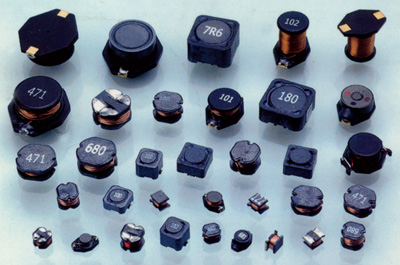

貼片電感/SMD DIP INDUCTOR

二:電感的分類…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

1.按 電感形式 分類：固定電感、可變電感。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

2.按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

3.按工作性質分類:天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

4.按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。 …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

三、電感線圈的主要特性參數…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

1、電感量L …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

2、感抗XL …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

3、品質因素Q…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。 線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

4、分布電容…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好. …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

四:常用線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

1、單層線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

2、蜂房式線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

3、鐵氧體磁芯和鐵粉芯線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

4、銅芯線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

5、色碼電感器…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

6、阻流圈（扼流圈）…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

7、偏轉線圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低 …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

六:電感的作用及電路中的應用…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

1.電感的作用與電容似乎有些對立，我們說過電容是通交阻直，而電感恰好相反，它的作用是通直阻交，本來嘛！直流電通過電感時產生的磁場方向大小是一致的，不會變化。而交流電是正負發生變化的，所以磁場也會發生變化，由于從正（負）到負（正）是一個很短的時間，假設先是正電位不斷上升，那么電感周圍的磁場不斷增加，到頂時是最大，這時電位開始下降，由于周圍有磁場存在，電感此時會把周圍的磁場轉換為電能，使電能能維持一段時間，反之一樣，從而就阻止了交流電的通過。 …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

2.電感在電路中的應用:電感在電路最常見的功能就是與電容一起，組成LC濾波電路。我們已經知道，電容具有“阻直流，通交流”的本領，而電感則有“通直流，阻交流”的功能。如果把伴有許多干擾信號的直流電通過LC濾波電路（如圖），那么，交流干擾信號將被電容變成熱能消耗掉；變得比較純凈的直流電流通過電感時，其中的交流干擾信號也被變成磁感和熱能，頻率較高的最容易被電感阻抗，這就可以抑制較高頻率的干擾信號。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

3.電感在電路中的作用…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

基本作用：濾波、振蕩、延遲、陷波等…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

形象說法：“通直流，阻交流”…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等；變壓器可以進行交流耦合、變壓、變流和阻抗變換等。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

由感抗XL=2πfL 知,電感L越大，頻率f越高，感抗就越大。該電感器兩端電壓的大小與電感L成正比，還與電流變化速度△i/△t成正比.…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感線圈也是一個儲能組件，它以磁的形式儲存電能，儲存的電能大小可用下式表示：WL=1/2 Li2 。可見，線圈電感量越大，流過越大，儲存的電能也就越多。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

    電感的符號…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感量的標稱：直標式、色環標式、無標式…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感方向性：無方向…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

檢查電感好壞方法：用電感測量儀測量其電感量；用萬用表測量其通斷，理想的電感電阻很小，近乎為零。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

七.電感的計算…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

一般對于環形產品的電感計算，用下列方式進行:…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
L(nH)=AL*N2…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

式中N為繞制的圈數，AL鐵芯的電感系數，單位為nH/N2，AL值一般在鐵芯供貨商產品目錄中可查得。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

例: T50-52鐵芯，電感要求為330uH，計算所需繞制的圈數。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

從上式可得:…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
N=(L(nH)/AL) …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

經查，T50-52鐵芯的AL值為33.0nH，330uH=330000nH，代入得:…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
N=(330000/33)=100圈…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

故此電感需繞制100圈。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

八.技術名詞…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

1 環境溫度 …­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

直接接觸組件或電路之靜止空氣的溫度，一般量測溫度的方法…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

是量取離組件或電路約1/2吋之處的環境。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

2 色碼…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感的色碼是標準化的，顏色與其對應的數字…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

3 共模噪音(common-mode noise)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

在與接地相關的電路上發生的噪音或電磁干擾。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

4 差模噪音(common-mode noise)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電路與電路之間的電氣干擾。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

5 銅損(copper loss)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電流流經線圈所產生的能量損失，此能量損失等于電流大小的平方與線圈的電阻(DCR)之積，這些能量損失會轉換成熱能。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

6 鐵損(core loss)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

鐵損是由于鐵芯中的變更磁場所造成，這個損失與操作頻率及…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

總流動的磁通量有關，總鐵損由磁滯損，渦流損及殘留損。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

7 居里溫度…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

當初導磁率下降為室溫下的初導磁率之10%時，其溫度稱為居…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

里溫度，在上溫度以上鐵氧體鐵芯失去磁性質，鐵芯的磁導率…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

一般在接近居里溫度時會急速上升，于居里溫度時，導磁率約…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

降至一，因而使電感值急速下降。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

8 直流電阻(DCR或RDC)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

在直流電下量得的電阻值。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

9 分布電容…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

在電感線圈結構中，匝與匝之間存在的電容量。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

10 電磁干擾(EMI)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

不需要的任何形式的電氣能量。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

11 鐵氣體磁芯(copper loss)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

一種磁性材料，組成包括鐵及其它元素的氣化物而具有結晶體…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

分子的構造，一般為Fe2O3及其它金屬物，最為常見的金屬組合…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

為錳-鋅(Mn-Zn)和鎳-鋅(Ni-Zn)。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

12 濾波器…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

將不需要的電訊號過濾的一種組件。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

13 阻抗值(impedance)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
Z=(XL2+R2)½…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã
XL=2π fL…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

14 耐電流(Isat)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

在最大電感值變異的范圍內，電感線圈所能承受的直流電流值。…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

15 溫升電流(Irms)…­­0Ï眿ÅÙbbs.big-bit.comþü$ÀÓ‹¿|Ã

電感線圈表面的溫度差在規定條件下所承受的電流值
